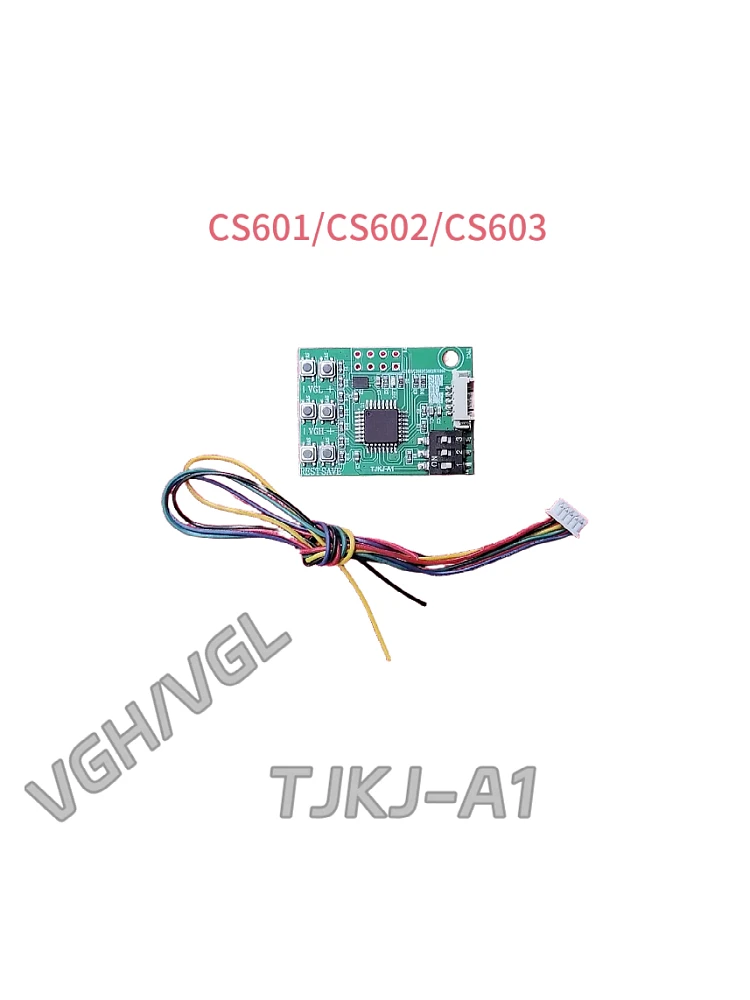

TJKJ-A1, LCD ve LED televizyon panellerinin onarımında kullanılan profesyonel bir PMIC (Güç Yönetimi Entegresi) voltaj ayarlama ve programlama modülüdür. Özellikle Samsung başta olmak üzere birçok markanın anakart ve T-CON devrelerinde yer alan güç entegrelerindeki voltaj dengesizliklerini gidermek için tasarlanmıştır.
Yazdığınız CS602 (veya C602 ifadesi), bu modülün desteklediği ve doğrudan müdahale edebildiği popüler bir LCD PMIC (Güç Yönetim Entegresi) serisidir.
Bu modülün temel işlevleri ve çalışma mantığı şu şekildedir:

?️ Ne İşe Yarar?

Ekran Arızalarını Çözer: Ekranda oluşan yatay çizgileri (horizontal lines) VGH veya VGL voltajını yukarı/aşağı ayarlayarak; renk anomalilerini ve solmaları ise çoğunlukla VGL voltajını düzenleyerek çözüme kavuşturur.
Voltaj Kalibrasyonu: Panel için hayati öneme sahip olan VGH (Yüksek Kapı Voltajı) ve VGL (Düşük Kapı Voltajı) sinyallerini harici olarak manipüle etmenizi veya fabrikasyon değerlerine geri yüklemenizi sağlar.

⚙️ CS602 Entegresi İçin Bağlantı ve Kullanım Bilgileri
Modülün üzerindeki DIP Switch (anahtar) ayarlarının doğru yapılması kartın düzgün çalışması için kritiktir.

DIP Switch Ayarı (CS602 için): Modül üzerindeki anahtarlardan 2 ve 3 numaralı olanları "ON" (açık) konumuna getirilmelidir (Adres: 0x69). [1]
Gerekli Kablo Bağlantıları:

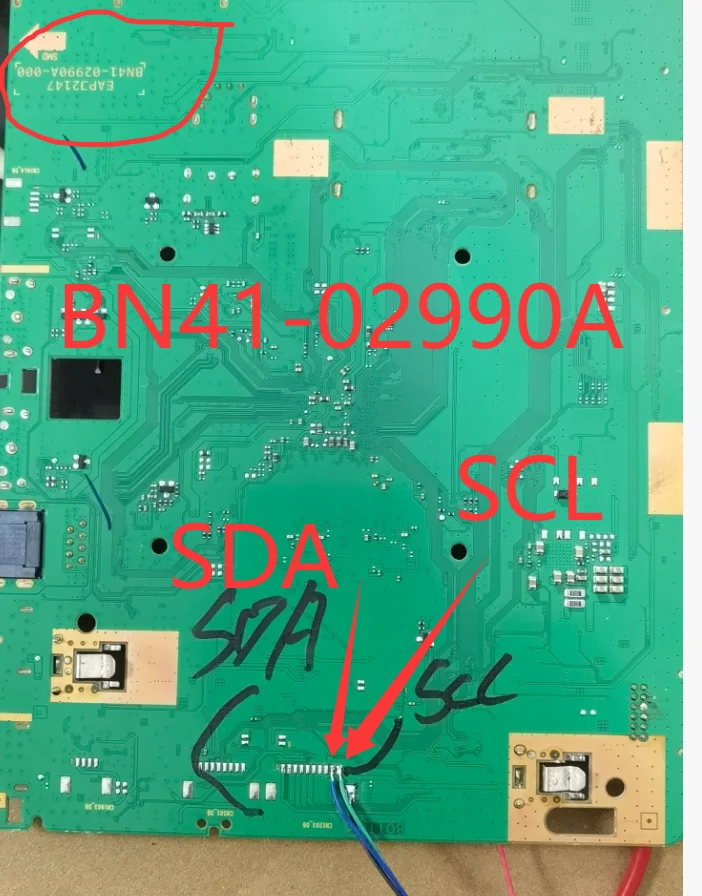

- SCL ve SDA: I2C haberleşme hatları.
- GND ve 3.3V: Besleme hatları (Genellikle flash hafıza entegresinin 8. bacağından veya en yakın güvenli hattan alınır).
- WP (Write Protect - Yazma Koruması): CS602 serisi entegrelerde işlem yaparken WP pininin de bağlanması zorunludur.

⚠️ Önemli Kullanım İpuçları

Resetleme: Eğer modülü daha önce başka bir anakartta veya farklı bir PMIC (örneğin CS601 veya RT6939) üzerinde kullandıysanız, hafızasındaki eski verileri temizlemek için yeni karta bağlamadan önce mutlaka Reset butonuna basıp temizlemeniz gerekir.
Kayıt İşlemi: İdeal voltaj ayarını bulduktan sonra verilerin kalıcı olması için modül üzerindeki "Save" (Kaydet) butonuna basılmalıdır
Genel Bakış

report

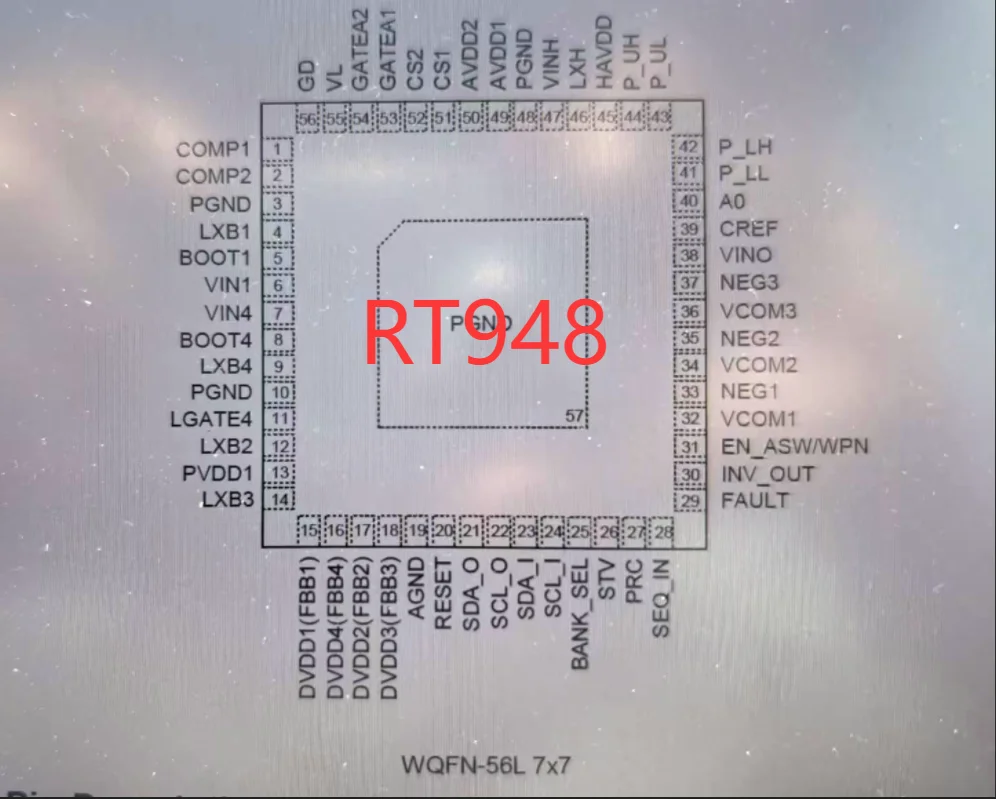

CS601 CS602 CS603 RT6948 RT929 RT6936 RT6936 SM4190 TU KU MU serisi VGH VGL voltaj regülasyon modülü

LCD panel arızasını ve yatay çizgilerin anormal rengini sizin için onarın.Arızaları çözmek ve panelin servis ömrünü uzatmak için voltajı ayarlayın

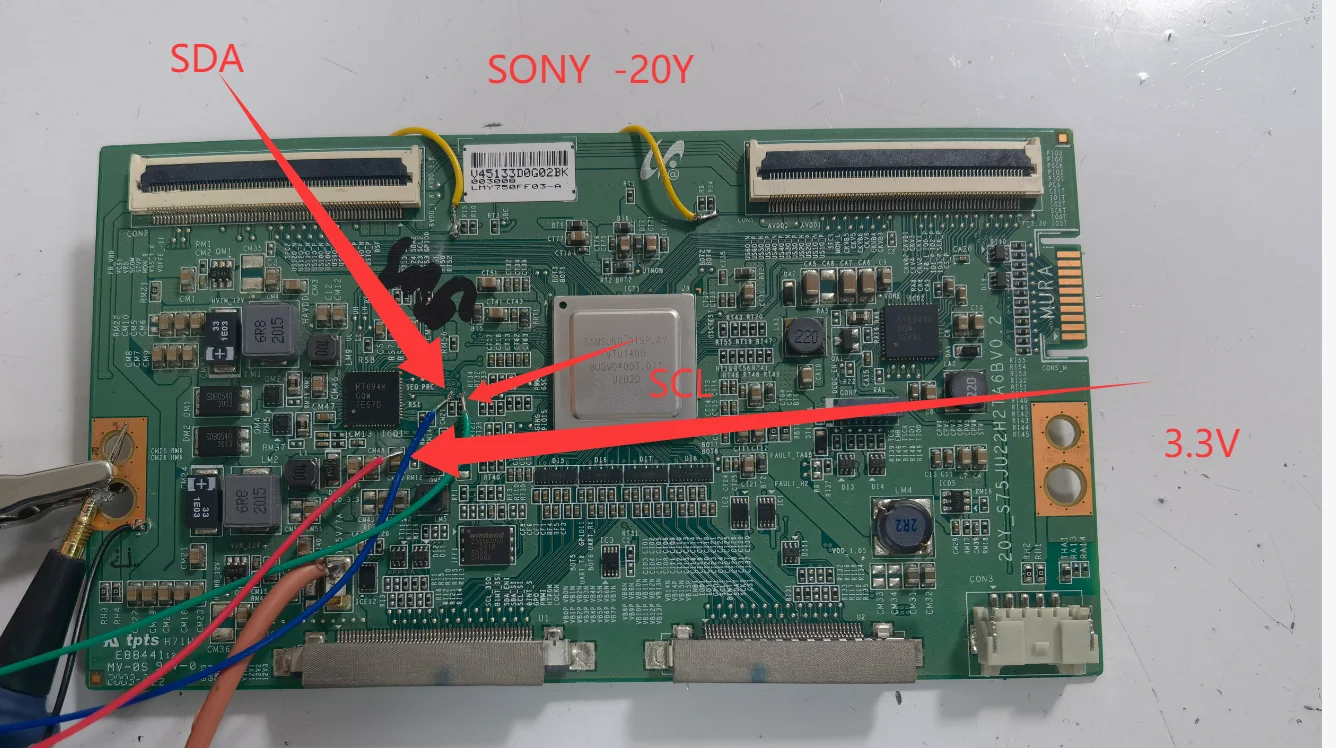

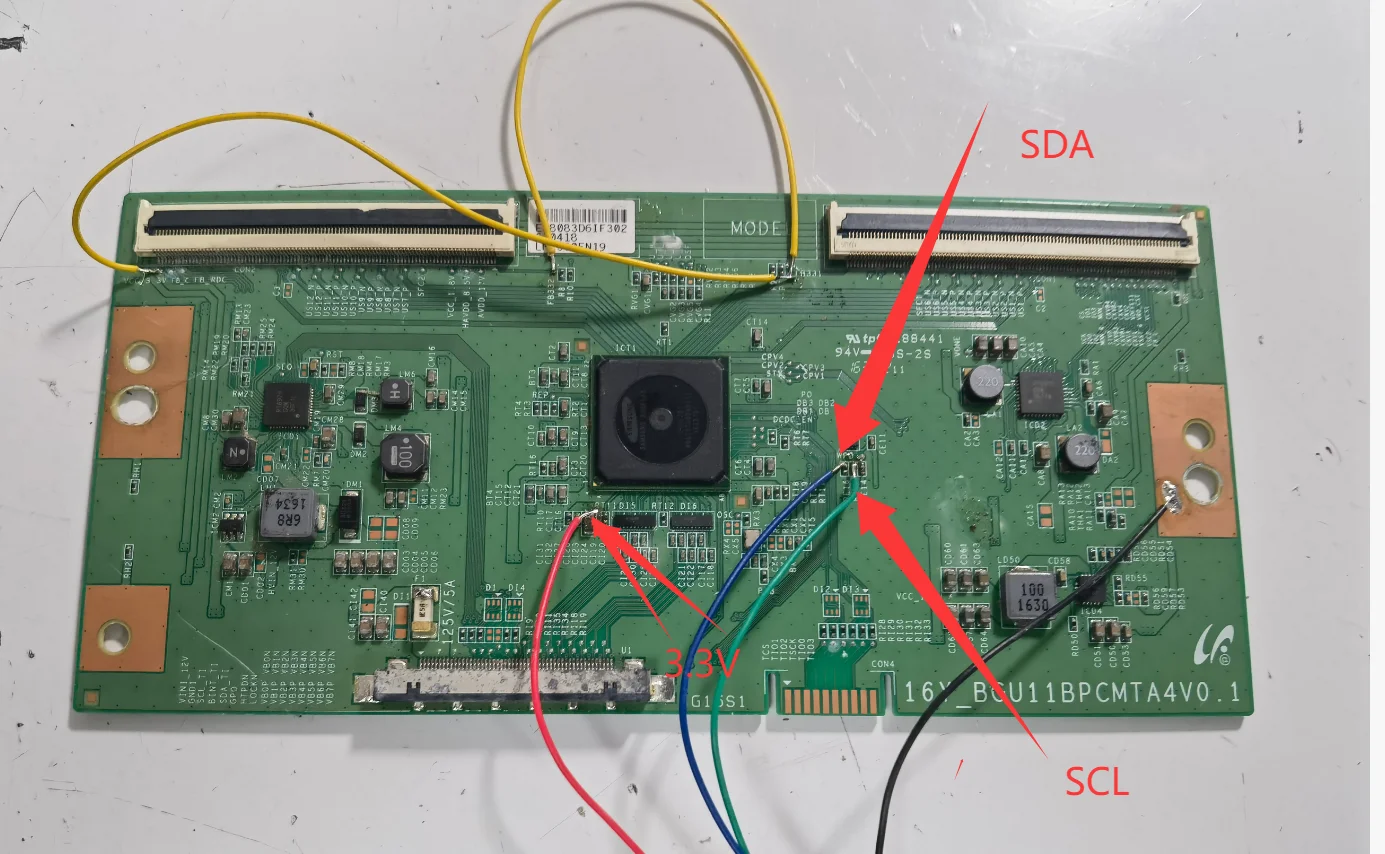

Bu kart PMIC'yi destekler: Fotoğraftaki yukarıdaki modelin VGH/VGL voltaj ayarı.Sadece bağlamak gerekiyor: SCL SDA GND 3.3V Ardından çalışmak için ilgili IC'nin DIP anahtarını seçin.Not 1.Tatmin edici bir etkiye göre ayarladıktan sonra verileri kaydetmek için kaydet düğmesine basın.2.Örneğin, modül CS602'nin IC'sindeki verileri değiştirip kaydetmişse, diğer kart türlerinde veya P MIC'de kullanılmadan önce sıfırlanması gerekir çünkü önceki makinenin bilgilerini ezberlemiştir.3: İlgili PMIC çipini tanımlamak için anahtarın doğru seçimi gereklidir.3.3V elde etmek için, flaş belleğin 8 numaralı pininden veya devrenin en yakın noktasından 3.3V almanız gerektiğini unutmayın. Bu, senkronizasyon için gereklidir.Anlamadıysanız, lütfen AliExpress penceresine bir mesaj bırakın.Teknik rehberlik sağlayacağım.Danışmanlık yaparken lütfen devre kartının fotoğraflarını çekin ve arızayı açıklayın.Lütfen tüm süreci İngilizceye çevirin ve gönderin.Diğer dillerde iletişim kuramıyorsanız teşekkür ederiz.Çin'in elektronik teknoloji kralı

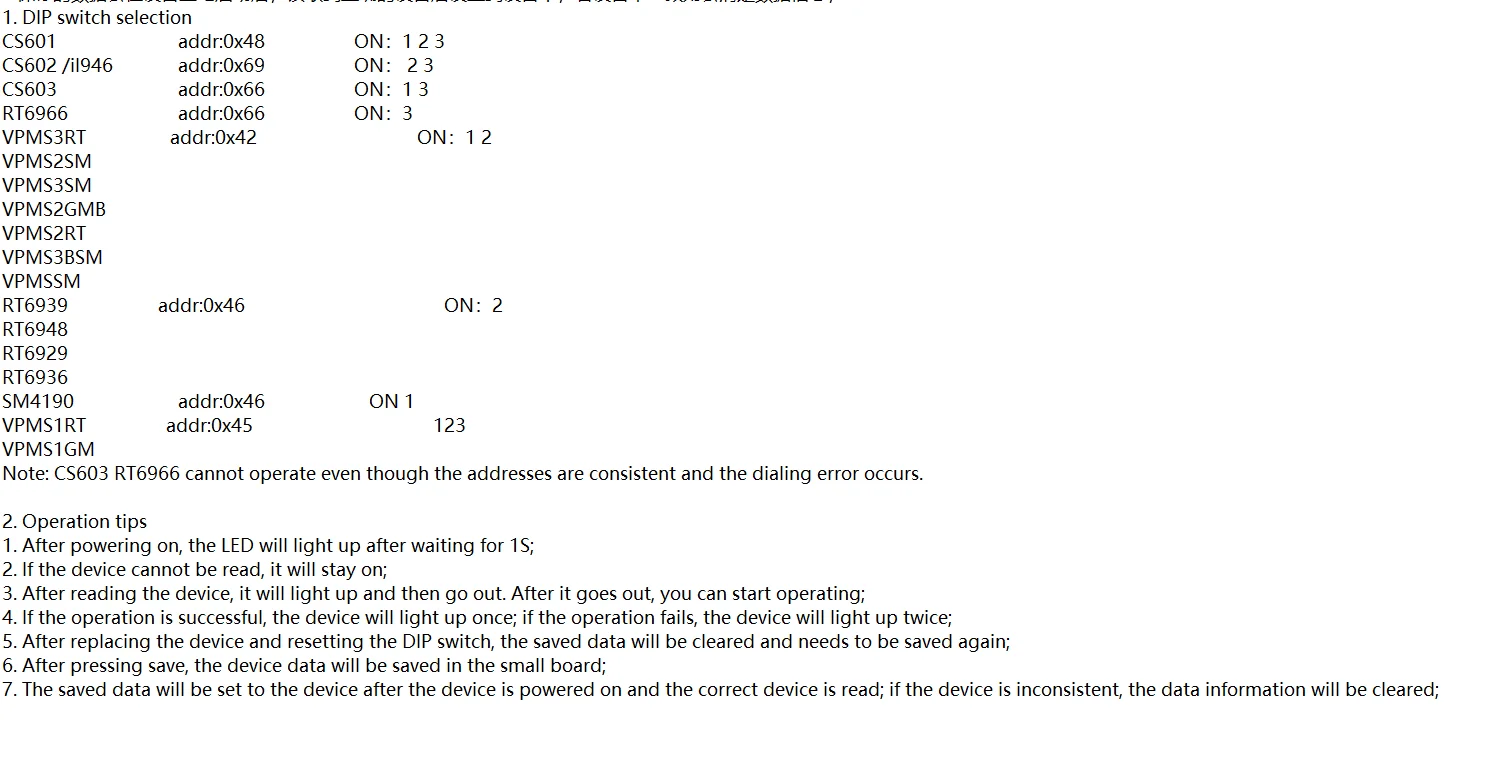

1.DIP anahtarı seçimi
CS601 adresi:0x48 AÇIK:1 2 3
CS602 /iI946 adresi:0x69 AÇIK: 2 3
CS603 adresi:0x66 AÇIK:1 3
RT6966 adresi:0x66 AÇIK:3

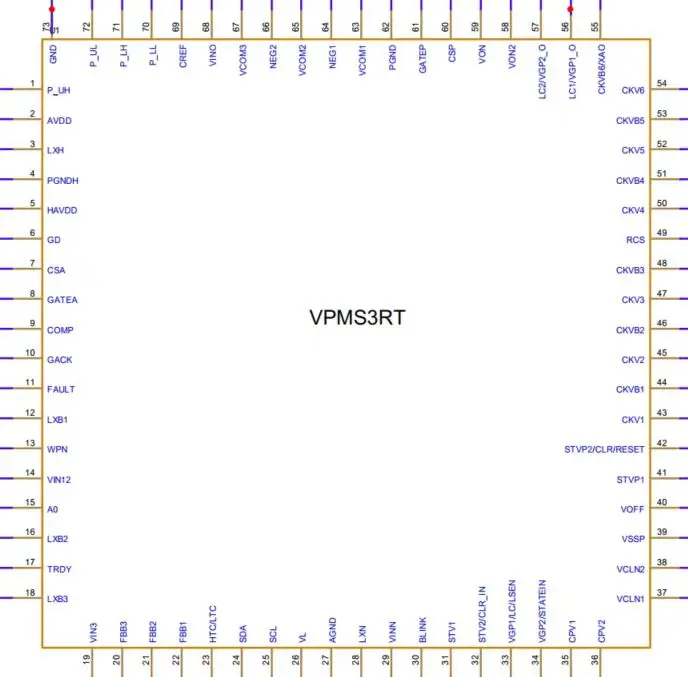

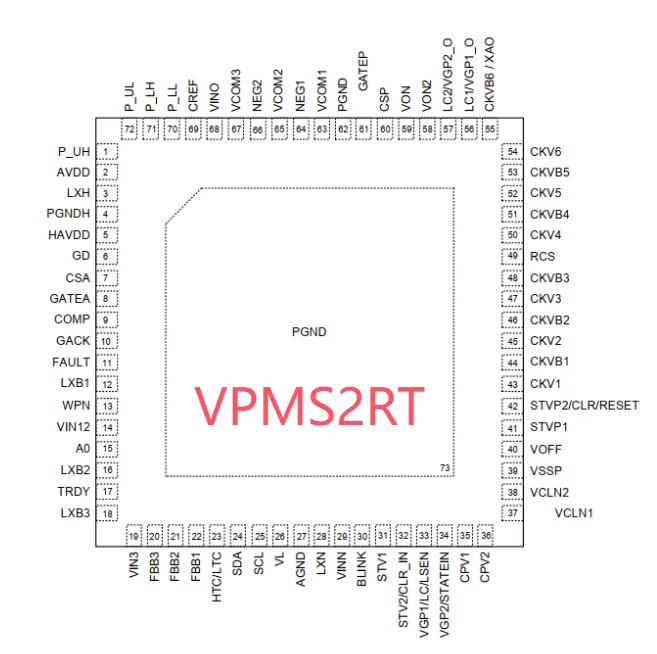

VPMS3RT adresi:0x42 AÇIK:1 2
VPMS2SM
VPMS3SM
VPMS2GMb
VPMS2RT'yi kullanın
VPMS3BMS
VPMSSM
RT6939 adresi:0x46 AÇIK:2
RT6948'i tercih edin
RT6929'u tercih edin

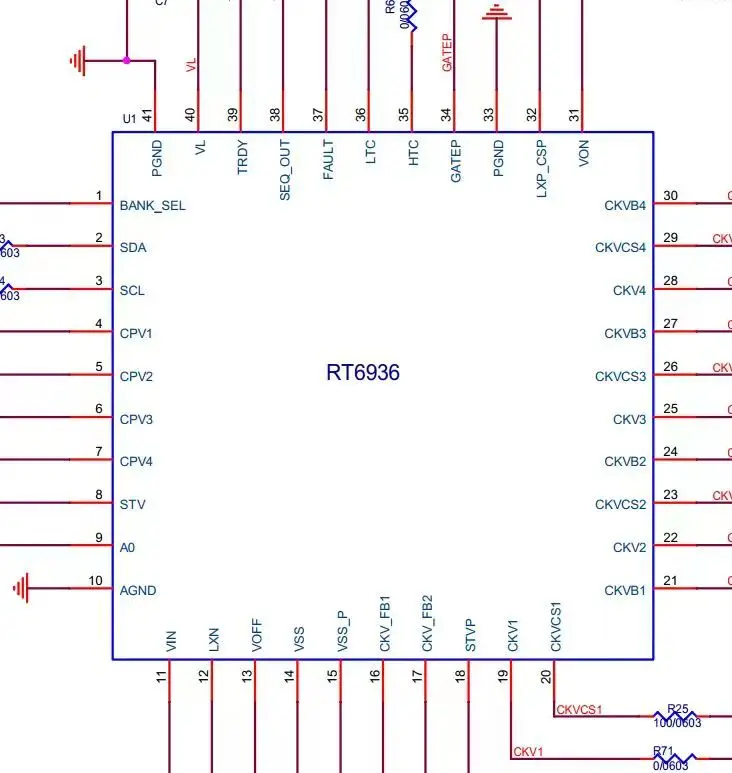

RT6936'yı tercih edin
SM4190 adresi:0x46 AÇIK 1

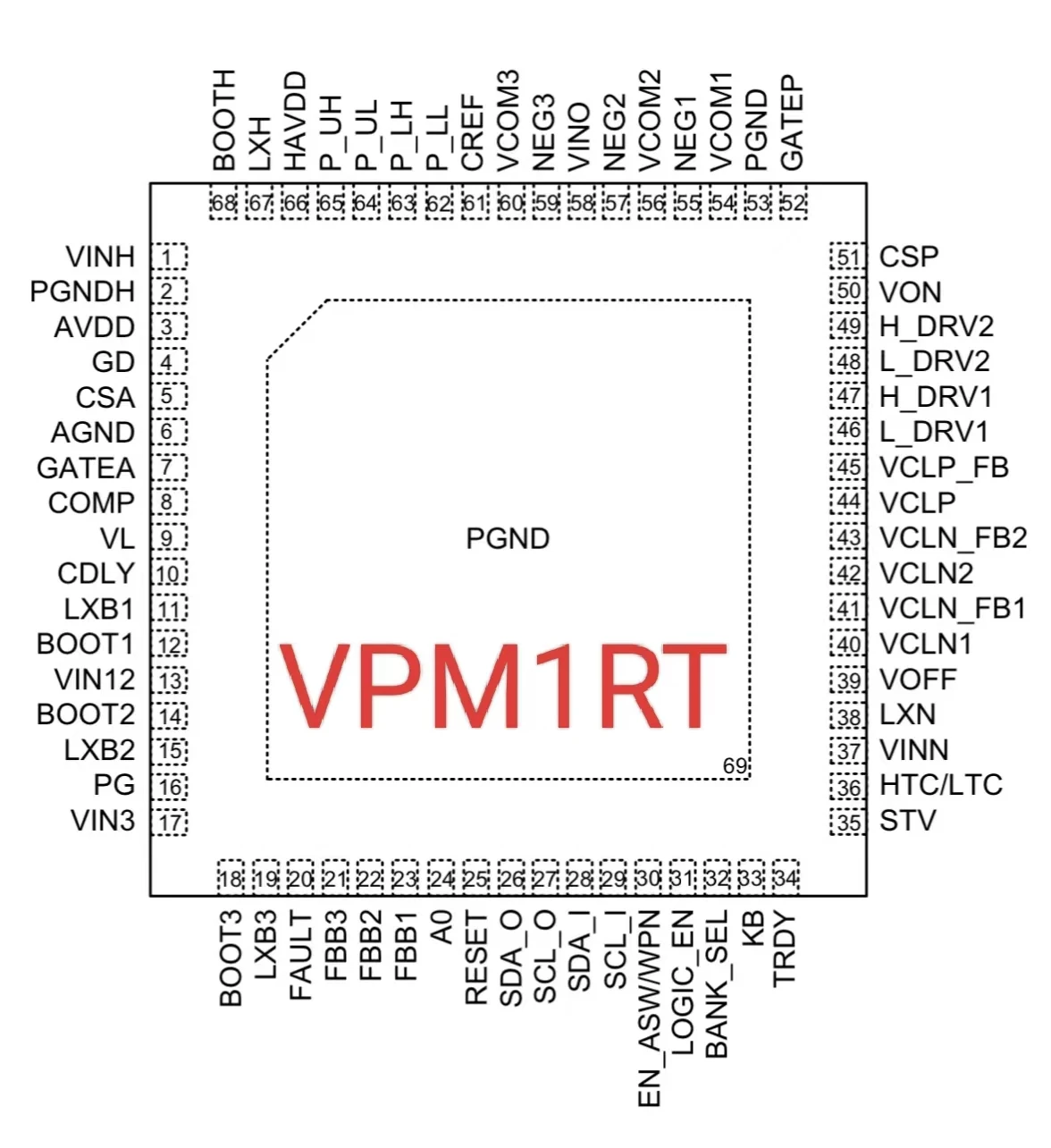

VPMS1RT adresi:0x45 123
VPMS1GM'dir
Not: Adresler tutarlı olmasına ve arama hatası oluşmasına rağmen CS603 RT6966 çalışamaz.
2.Operasyon İpuçları
1.Açıldıktan sonra, LED 1 saniye bekledikten sonra yanacaktır.
2.Cihaz okunamıyorsa açık kalacaktır;
3.Cihazı okuduktan sonra yanacak ve sonra sönecektir.Dışarı çıktıktan sonra çalışmaya başlayabilirsiniz;
4.İşlem başarılı olursa cihaz bir kez yanacaktır; işlem başarısız olursa cihaz iki kez yanacaktır;
5.Cihazı değiştirdikten ve DIP anahtarını sıfırladıktan sonra kaydedilen veriler silinecek ve tekrar kaydedilmesi gerekecektir;
6.Kaydet tuşuna bastıktan sonra cihaz verileri küçük kartta kaydedilecektir;
7. Kaydedilen veriler, cihaz açıldıktan ve doğru cihaz okunduktan sonra cihaza ayarlanacaktır; cihaz tutarsızsa veri bilgileri silinecektir;
