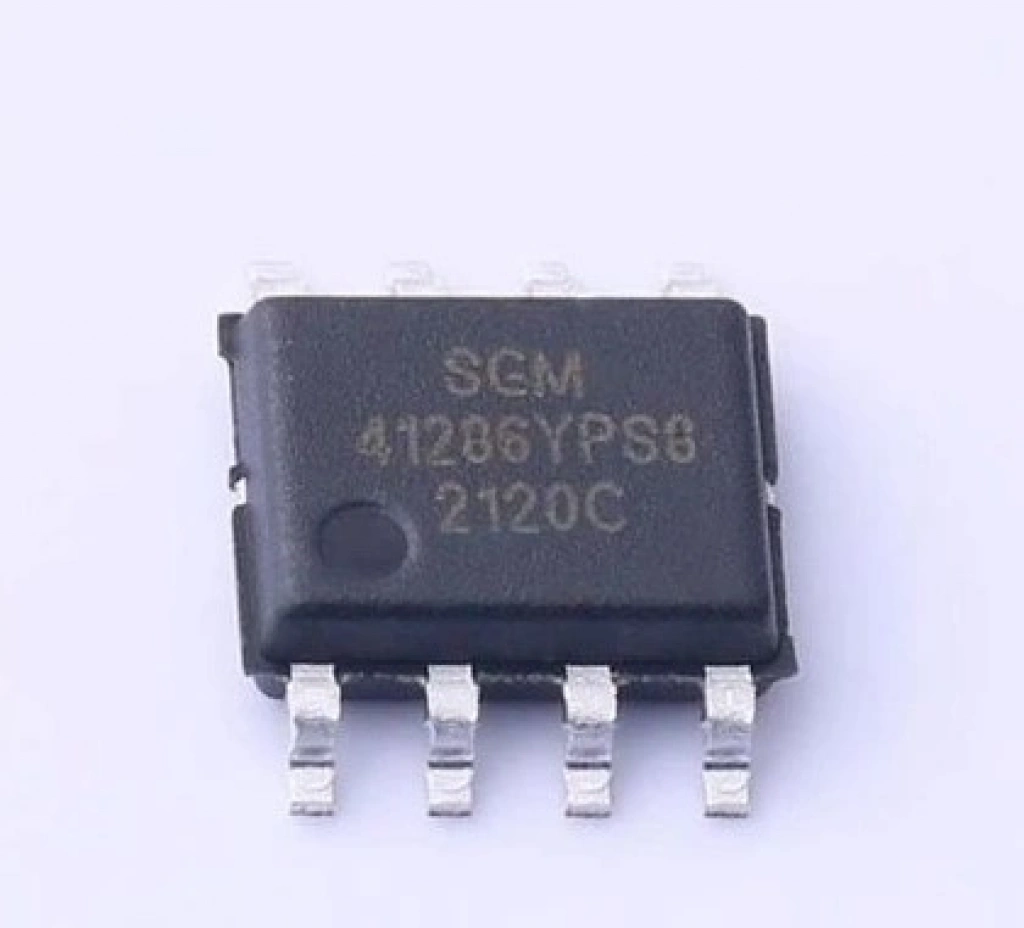

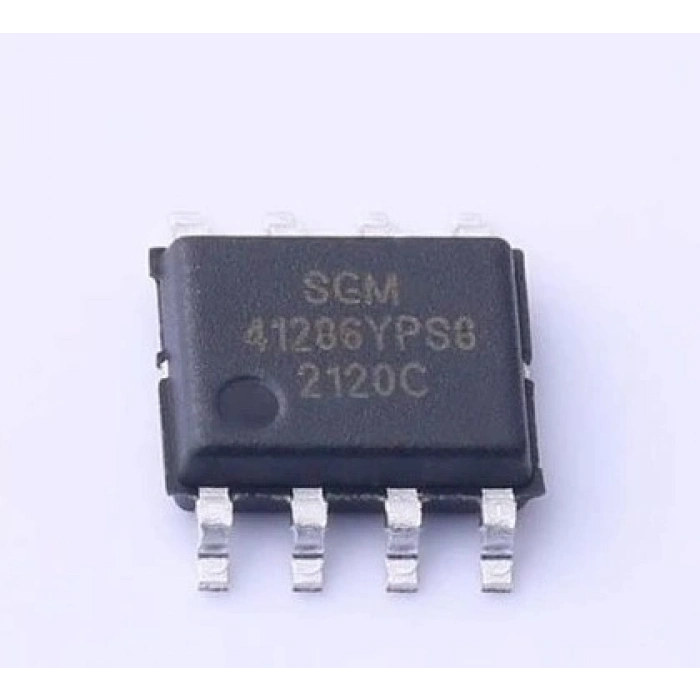

SGM41286 LNB Supply with Tone Repeater/Synthesizer and Programmable Cable Drop Compensation
SGM41286,
uydu alıcılarında (receiver) ve TV kartlarında LNB (Low Noise Block) beslemesi ile kontrol sinyallerini sağlamak için kullanılan, yüksek verimliliğe sahip bir LNB Güç Yönetimi ve Sinyal Entegresidir (IC). SG Micro (SGMICRO) firması tarafından üretilmektedir.
Temel Özellikleri ve Teknik Verileri
- Giriş Voltajı Aralığı: 7V ile 14V arası (Genellikle 12V nominal girişle çalışır).
- Çıkış Voltajları: Dikey (Vertical) polarizasyon için 14V, Yatay (Horizontal) polarizasyon için 19V seçilebilir nominal çıkış sunar.
- Çıkış Akımı: Maksimum 500mA.
- DiSEqC Uyumluluğu: Uydu anahtarlama ve kontrol protokolü olan DiSEqC 1.X standartlarını tam olarak destekler.
- 22kHz Ton Desteği: Entegre edilmiş otomatik ton tekrarlayıcı (Tone Repeater) veya ton sentezleyici (Tone Synthesizer) mimarisi sayesinde harici 22kHz anahtarlama sinyalini LNB'ye kusursuzca aktarır.
- Kablo Voltaj Düşümü Dengesi (Drop Compensation): Uzun koaksiyel kablolarda ve çıkışta parafudr/akım koruyucu elemanlar kullanıldığında oluşan voltaj kayıplarını gidermek için -1V ile +0.4V arasında programlanabilir voltaj telafisi yapar.
- Gelişmiş Koruma Devreleri: Kısa devre koruması (Short-Safe Over-Current) ve aşırı sıcaklık koruması (Over-Temperature) dahili olarak mevcuttur. 200 ms'lik ani akım yüklenme penceresi (Surge Window) bulunur
